LED点光源固化机 (8通道)
LED点光源固化机FUV-6BR ，发光点小，光照射强度高，可实现高强度紫外线照射。该光固化装置具有使用寿命长，可靠性高、发光效率高、耗电量少、无热辐射、冷光源，8通道型结构设计，可搭配不同规格、不同UV波长LED照射光头，实现不同生产工艺需求。
详情
|
BASIC INFO 基 本 信 息 |
|
| 产品名称： | LED点光源固化机 |
| 产品型号： | FUV-6BR |
| LED光头连接数： | 1~8支可选 |
| 尺寸规格： | L*W*H=160*98*138（mm） |
| 驱动模式： | 自动、手动、脚踏 |
| 冷却方式： | 无风扇自然冷却 |
| 功率调节范围： | 1~100 % |
| 电力消耗： | 30 W |
| 使用环境温度： | 0 - 50 ℃ |
| 重 量： | 约 1.3 kg |
LED点光源固化机FUV-6BR
，发光点小，光照射强度高，可实现高强度紫外线照射。该光固化装置具有使用寿命长，可靠性高、发光效率高、耗电量少、无热辐射、冷光源，8通道型结构设计，可搭配不同规格、不同UV波长LED照射光头，实现不同生产工艺需求。
▆ 产品特性：
通用设计，液晶显示，操作直观；
固定功率，阶梯功率，完美体现；
脚踏控制，人工自动，轻松掌控；
I/O信号，配合PLC自动化生产流程；
直接COM，方便外围通信；
照射功率、时间计时数字显示，直观方便了解照射进程；
具有自动功率反馈系统，输出功率更稳定；
自动检索，具有出错报警提示；
照射过程轻松查询通道UV照射进程；
|
型 号
|
FUV系列
|
|
|
照射头链接数量
|
1-8支独立照射头
|
|
|
|
|
|
|
照射模式
|
手动模式
|
照射时间(循环照射,不停止),照射功率(0%到100%)
|
|
自动模式
|
照射时间范围:0秒到9999.9秒(间隔时间0.1秒)按设定的时间完成照射。照射强度范围:0%到100%
|
|
|
手动程控模式
|
可设定最大6种程序,8个步骤,每步的功率和时间可自由设定,根据设定的步数进行触发
|
|
|
制动程控模式
|
可设定最大6种程序,8个步骤,每步的功率和时间可自由设定,只触发一次可完成所有照射程序
|
|
|
外部控制
|
方式
|
RS232端口和I/O端口(可与PCC、机器人进行通信)
|
|
外部输入
|
照射开始/结束,紧急停止,联锁,单独/全部启动/停止,产品品种切换,脚踏开关可控制照射开始/结束
|
|
|
外部输出
|
UV照射输出,照射报警,READY信号,BUSY信号,+5V输出信号
|
|
|
显示方式内容
|
采用LCD显示,显示通道数,power,照射设定时间,监控温度,累计照射时间,故障状态编号,照射模式
|
|
|
警报显示内容
|
LED照射头过高温度保护及监控,非正常操作(如未断电，插拔照射头),漏电警报,断路/短路警报等
|
|
|
冷却模式
|
无风扇自然冷却
|
|
|
电压使用范围
|
AC适配器:INPUT:100V-240V 50/60HZ OUTPUT:24V 8A
|
|
|
消耗电力
|
30W
|
|
|
使用温度/温度范围
|
0℃到35℃(85%以下无凝霜)
|
|
|
保存温度/温度范围
|
0 －10℃到60℃(85%以下无凝霜)
|
|
|
控制器尺寸
|
WxHxL(98X138X160)
|
|
|
重 量
|
约1200G
|
|

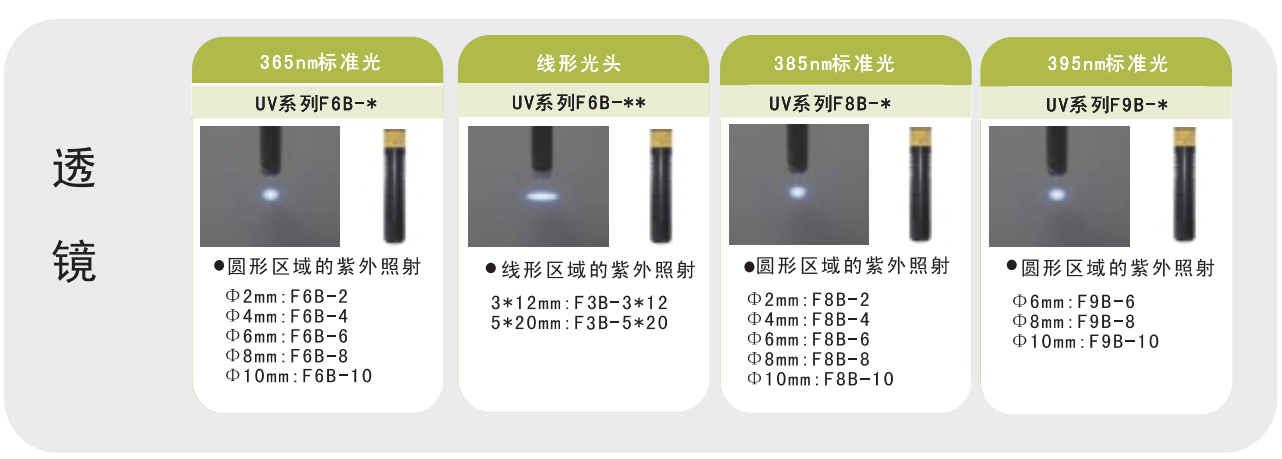

照射头技术参数：
|
照射头(标准/超高光强系列)
|
F6B/HF6B系列
|
|||||
|
光斑直径(mm)
|
φ2
|
φ4
|
φ6
|
φ8
|
φ10
|
φ16
|
|
推荐照射工作距离(mm)
|
10
|
10
|
18
|
15/18
|
30
|
30
|
|

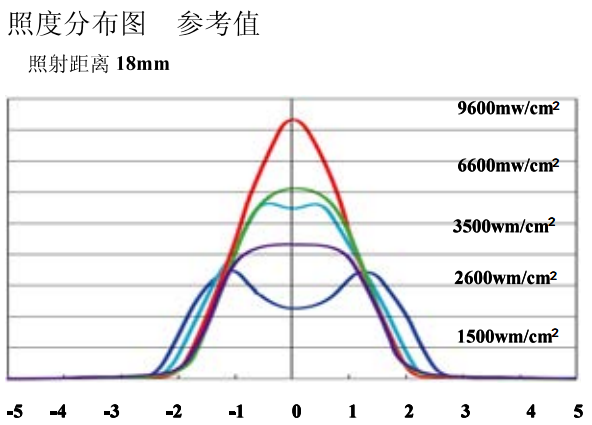

最大照射强度(峰值) (mW/cm2)
|
9600/12000
|
5600/8000
|
2800/3500
|
1600/2800
|
980/1600
|
160/560
|
|
波 长 种 类
|
365/385/395/405/420/470/520nm±5nm
|
|||||
|
光源推断寿命
(初始设定为70%,25°C环境温度下)
|
20000-40000小时
|
|||||
|
|
|
|
|
|
|
|
|
输出光强范围
|
0-100%
|
|||||
|
记忆存储功能
|
内置累计总照射时间芯片
(注：在不同控制器或不同通道均可读取照射头总照射时间)
|
|||||
|
光功率反馈功能
|
具备自动光功率补偿调整功能
|
|||||
|
冷却方式
|
自然冷却(国际领先的自然冷却散热技术)
|
|||||
|
监控功能
|
内置温度检测及监控芯片(随时反馈照射头温度情况)
|
|||||
|
光 源 类 型
|
LED级别为3B,符合JISC6802标准
|
|||||
|
环境温度/温度范围
|
0°C到35°C(85%以下无凝露)
|
|||||
|
保存温度/温度范围
|
-10°C到60°C(85%以下无凝露)
|
|||||
|
建议夹具安装位置
|
照射头尾部(无散热环处)
|
|||||
|
注:1、固定于标准安装配件上,环境温度25℃,100%输出时。
|
||||||

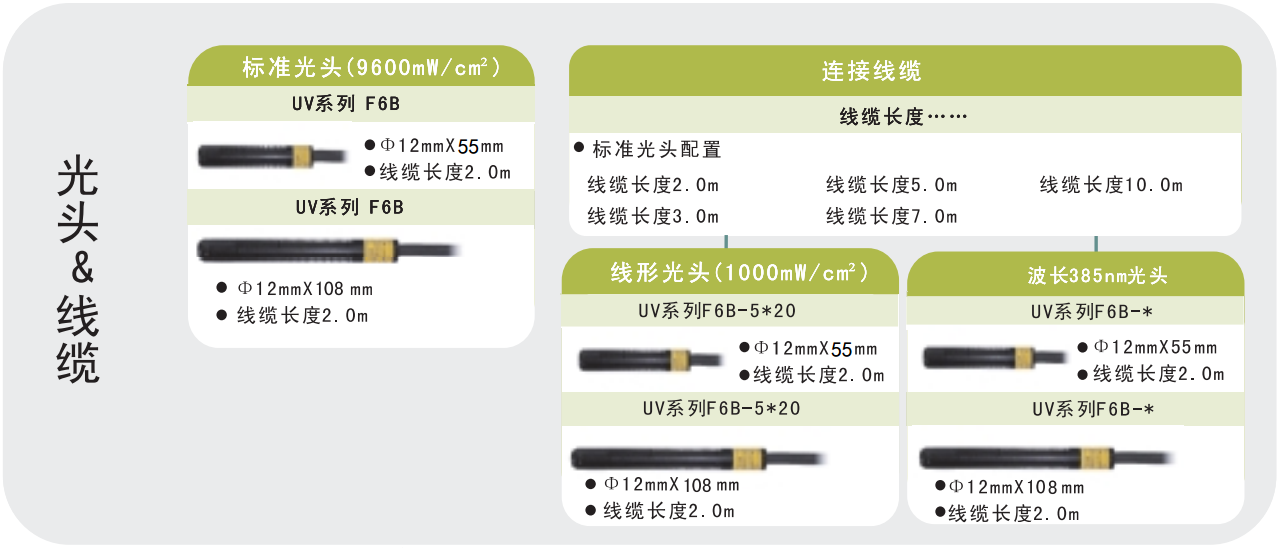

线缆和照射头配件
